技术参数

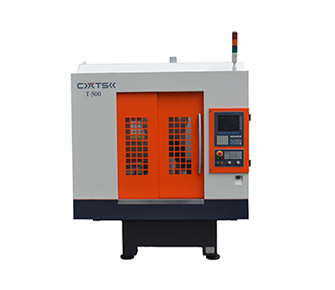

T-500
项目 project 单位 T-500
三轴行程 （x/y/z/）x/y/z axes travel mm 500/400/300
主轴弊端至壹面 spindle nose to work table mm 200-500
工作壹面积 work table size mm 580*480
最大载重 max loading kg 500kg
T型槽 （数目-尺寸^间距） T-slot （number-size*distance） mm 3-12*80
三轴快移速度 3 axes repid move speed m/min 60/60/60
主轴转速 spindle rotation speed rpm 30000
主轴锥速 spindle taper BT30
主轴电机功率 spindle moto kw 7.5kw
三轴电机功率 （x/y/z） 3axes motor KW 3.7*3.7*5.34
定位精度 position precision mm ±0.005/300
重复定位精度 repeat position precision mm ±0.003
刀库形式 automatic tools change type pcs 夹壁式16/18/24

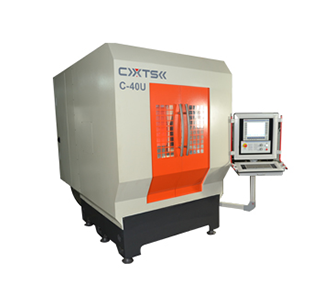

C-40u
机型 单位 C-40u
各轴行程
各轴行程 （X/Y/Z）轴行程 mm 400/740/400
A轴倾斜轴转动范围 度 -30°+110°
C轴转动范围 度 360°
主轴鼻端至工作台面 mm 150/550
主轴
主轴传动形式 内藏式
刀把形式 BT 30
主轴转速 rpm 24000
ATC交换系统
刀库容量 T 16 (可选配20/24）
刀库容量 T 16 (可选配20/24）
刀具规格 BT 30
最大刀具长度 mm 160
最大刀具直径 mm φ80
马达
主轴马达 KW 7.5 (可选配16）
X/Y/Z轴马达功率 KW 3.5 / 5 / 3.5
A、C轴马达功率 KW 2.5 / 3
B.C轴
工作台面积 mm φ400
中心孔尺寸 mm φ40贯穿
T型槽数量/间距/尺寸 mm T-M10/5溝
最大加工工件面积 mm φ370
工作台最大荷重 Kg 200
快速位移
X/Y/Z轴快速位移 M/min 36/36/36
A/C轴快速位移 rpm 33.3 / 180
切削进给速度 mm/min 1-20000
控制器
德国博士力士乐 MTX-micro
其他项目
机器总重 Kg 4500
机器总重 Kg 4500
外观尺寸（长 X 宽 X 高） mm 2825 X 2600 X 2450
机床总电源 KVA 30
空压源 Kg/cm2 6（1600）
